Вимірювач / тестер електронних компонентів LCR-T7

Вимірювач / тестер електронних компонентів LCR-T7

Тестер електронних компонентів LCR дозволяє тестувати різні електронні компоненти. Прилад дозволяє виконати тест: діодів, котушок, резисторів, конденсаторів, тріаків. Додатково виявляє транзистори NPN і PNP, N-канальні та P-канальні MOSFET, JFET та вимірює їх основні параметри. Завдяки використанню TFT РК-дисплея з роздільною здатністю 160х128 користувач отримує інформацію про вимірюваний елемент графічним способом. Екран підсвічується і дуже читабельний. Тестер T7 також має: вбудований акумулятор, який можна заряджати за допомогою зарядного пристрою, павербанка або USB-роз'єму в комп'ютері. Вбудований тестер - ІЧ-приставка (для інфрачервоних пультів дистанційного керування). Підтримка вимірювача зводиться до розміщення елемента в тестовій підставці ZIF і натискання кнопки. Також можна використовувати дроти, що входять в комплект. У тому випадку, якщо елемент пошкоджений на лічильнику з’явиться відповідне повідомлення.

• модель: LCR-Т7
• виробник: Fnirsi
• підставка ZIF14
• ЖК-дисплей TFT 160х128 кольоровий
• тестування за допомогою однієї кнопки
• можливість тестування: резисторів, конденсаторів, котушок, тріаків, транзисторів NPN, PNP, N-канальних і P-канальних
• можливість тестування діодів Зенера
• ІЧ-тестер пілотів

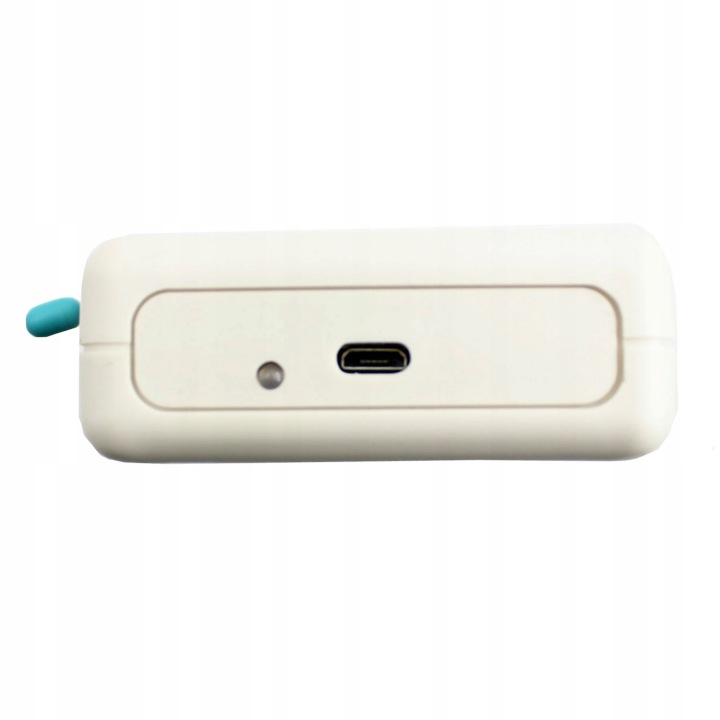

• роз'єм micro USB для зарядки
• індикатор заряду - світлодіод
• тест діода Зенера
• автоматичне калібрування
• автоматичне відключення
• субтитри англійською мовою
• вбудований Li-Ion акумулятор
• тестування світлодіодів (не застосовується до світлодіодів високої потужності)
• вимірювання резисторів до 50МΩ
• вимірювання конденсаторів до 100мФ
• вимірювання ШОЕ для конденсаторів понад 2uF
• роз'єм micro USB-B для зарядки тестера

Інструкція з вимірювання за допомогою тестера LCR-T7:

1. Помістіть елемент в підставку ZIF в залежності від випробуваного елемента в підставці.К- катод А-Анод (світлодіоди)! Зенера підключаємо зі зворотною полярністю!з присвоєними цифрами 1,2,3 (інші елементи).
2. Закрийте підставку за допомогою важеля. Переконайтеся, що всі ніжки були розміщені правильно і контакт з роз'ємом підходить.
3. Коротко натисніть кнопку ТЕСТ. На екрані з’явиться інформація про тест, що триває. Після цього буде відображатися інформація про параметри і тип елемента.

УВАГА! При випробуванні конденсаторів їх необхідно спочатку розрядити! Це стосується і нових конденсаторів. При відсутності розряду може статися непоправне пошкодження приладу.

Комплект Комплектація:

• тестер електронних компонентів LCR-T7
• вимірювальні дроти
• перемичка для виконання калібрування
• USB-шнур для зарядки
